印刷範囲分割

選択されているCADファイルを分割してファイルリスト上に展開します。

手持ちのプリンターで対応していない大判サイズの図面を分割して印刷することにより、貼り合わせて大判図面にすることができます。

../_images/dialog-splitpage.png

ビューワ画面のツールバーにある分割機能と同等の変換結果を得られますが、ファイルリスト上には展開されず、PDF変換時に分割されたPDFを生成します。

../_images/dialog-splitpage2.png

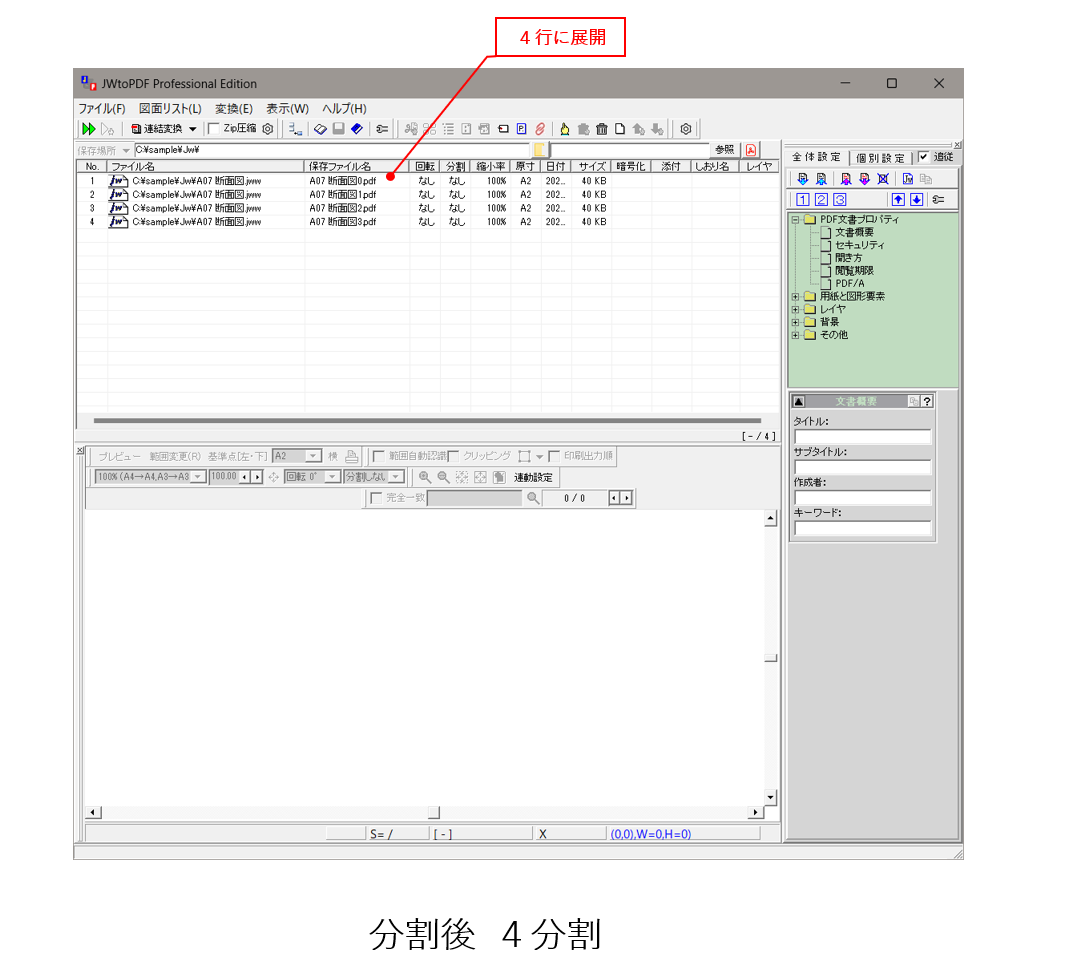

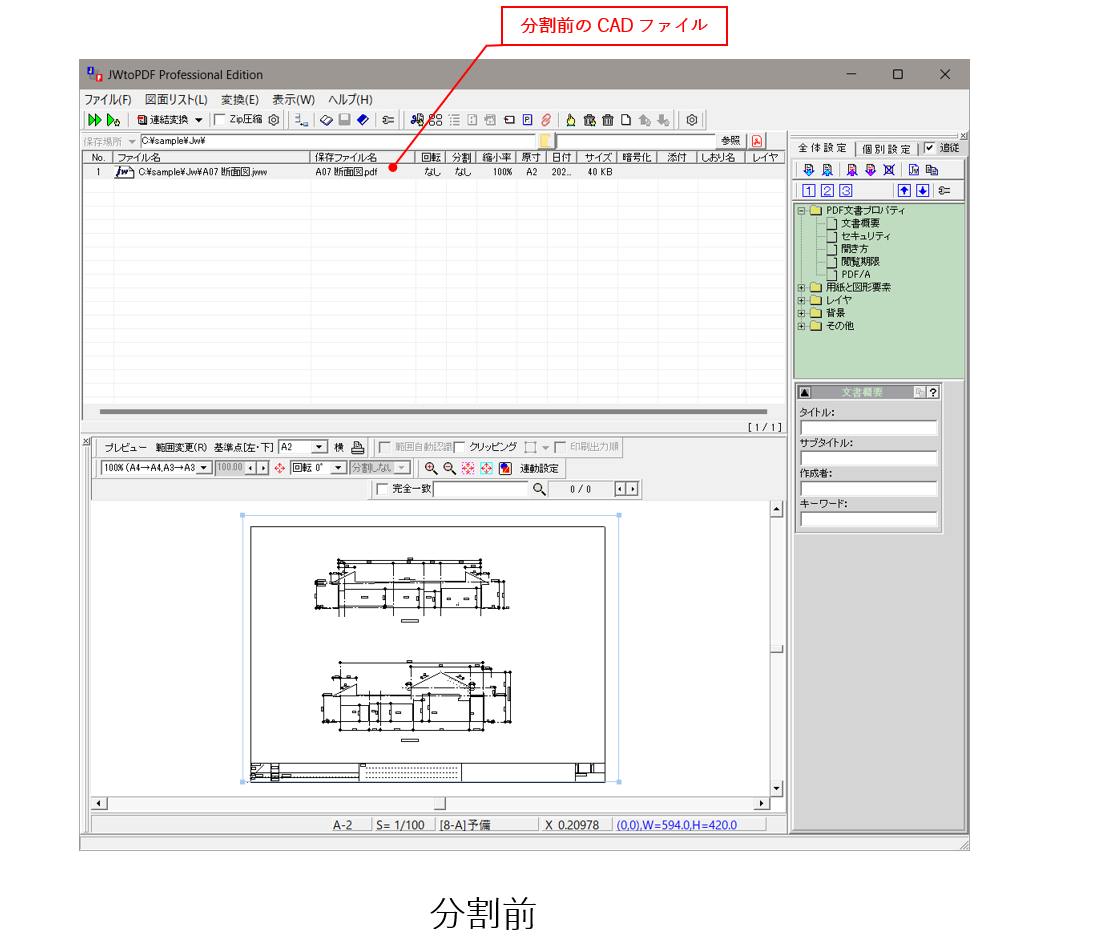

分割前のファイルリストは1行ですが、分割後は４行に展開されます。

../_images/dialog-splitpage3.png

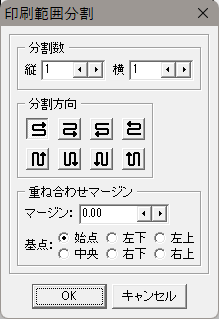

  • 分割数

    縦及び横の分割数を設定します。例えば、縦２、横３に設定すると、６ページに分割されます。

  • 分割方法

    分割後のページの順番を設定します。

  • 重ね合わせマージン

    分割の境界をオーバーラップさせるマージン値を設定します。分割されたPDFを印刷した際に、プリンターの最小余白分の図面が表示されなくなることを防止します。
