Jw_cadのレイヤーをPDF上で表示する

JW_cadファイルに設定されているレイヤーをPDF上でも表示してOn/Offできるように設定します。

ここでは、連結変換を例に説明します。

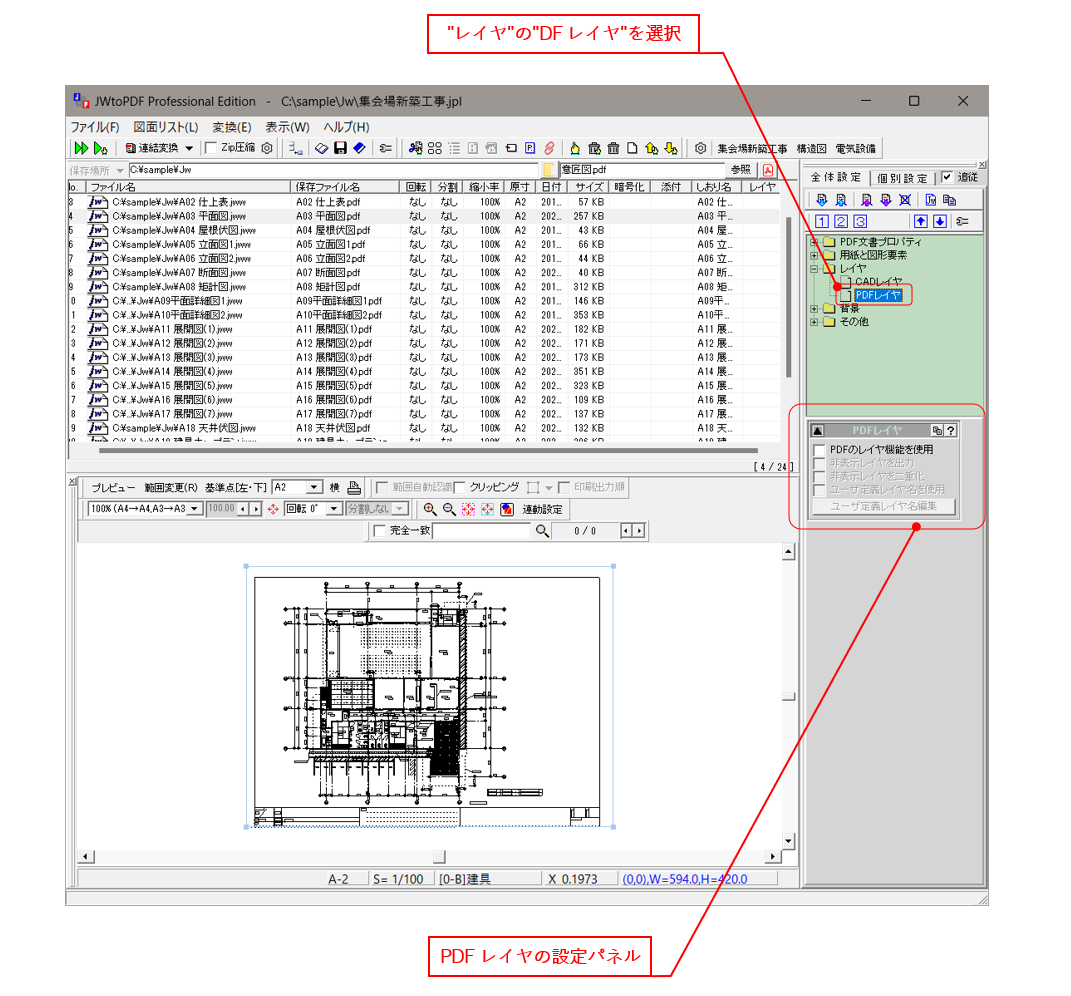

  1. JWtoPDFでJwwファイルを開いたら、全体設定を選択し、設定パネルツリーの"レイヤ"の"PDFレイヤ"をクリックします。

_images/layer1.png

注釈

全体設定と個別設定について

  • 連結変換でのPDFレイヤーはCADファイル個々には設定できません。全体設定でのみ設定可能で、すべてのCADファイルのレイヤーがPDFレイヤー化されます。

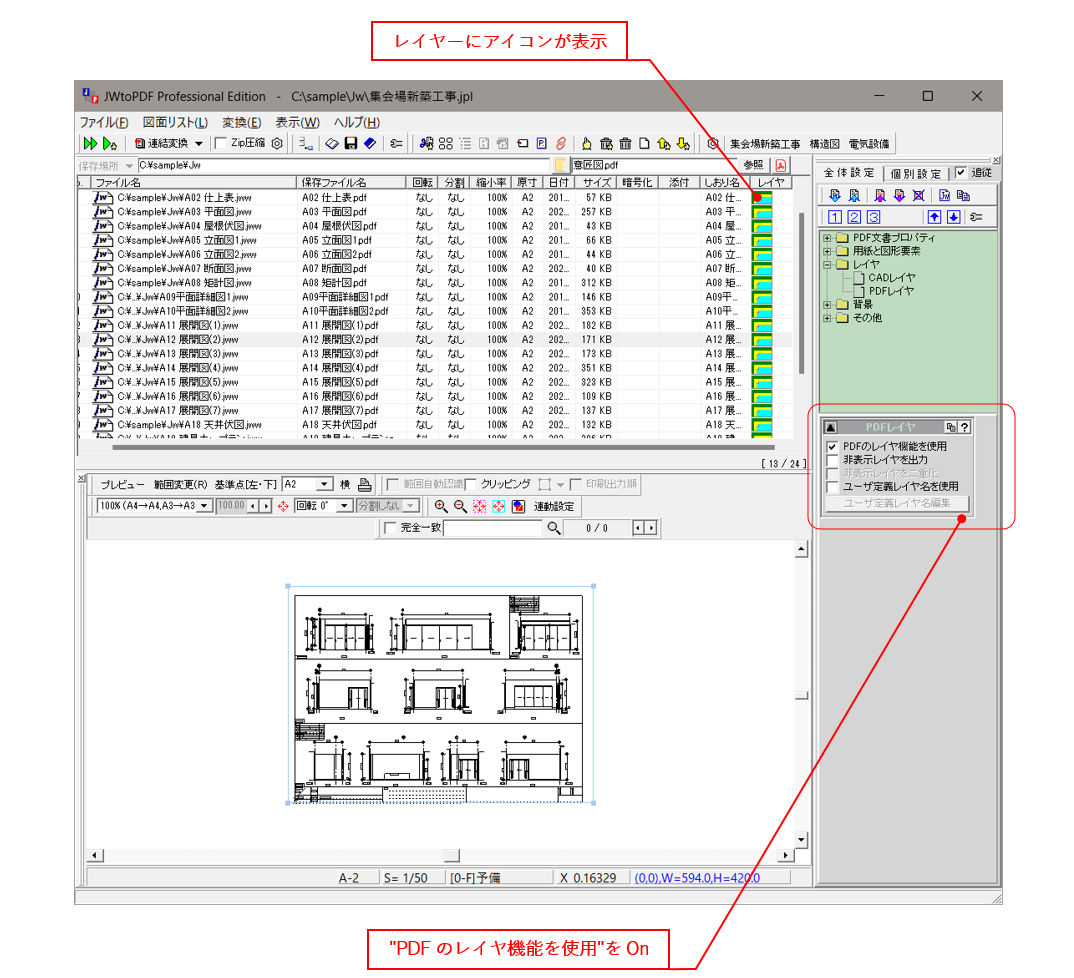

  1. レイヤの設定パネルで"PDFのレイヤ機能を使用"をOnにします。図面リスト上にレイヤ使用のアイコンが表示されます。

_images/layer2.png

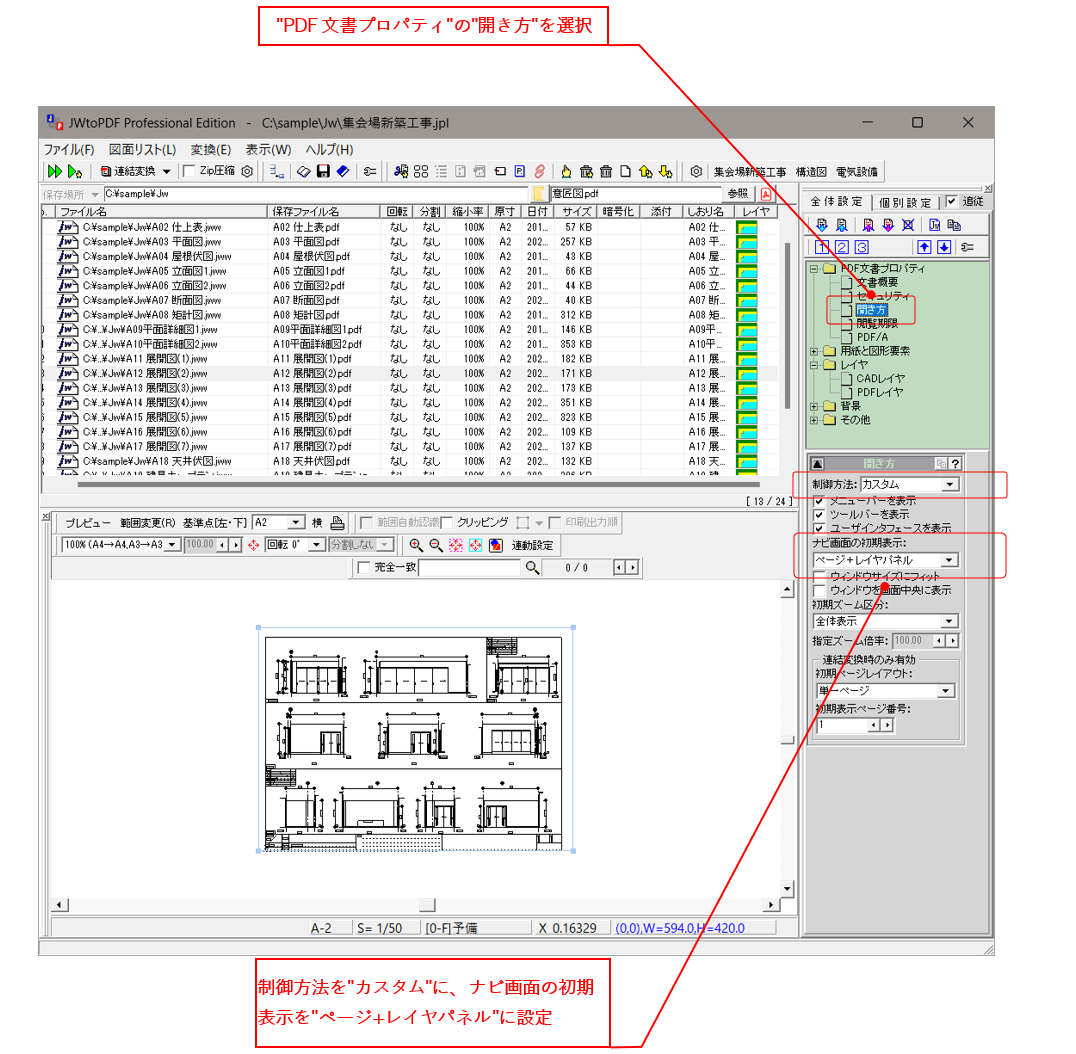

  1. 必要に応じてAcrobat Reader上でレイヤーパネルを表示する設定を行います。

_images/layer3.png

Acorobat Reader上でPDFを開いた際に、レイヤーパネルが初期表示されます。

以上の設定でPDF変換を行うことにより、レイヤ付きPDFが生成されます。なお、レイヤー設定の詳細は PDFレイヤ の解説を参照してください。
